Projet JPAL stéréo 2 voies actives

[moonfly]

peut être quelques renseignements utiles dans le lien
https://www.somasonus.net/box-construction-methods

[JPAL]

D'ailleurs, le châssis HP raccordé à la "terre" ... ça vient d'où ?

D.

Jean Marie Reynaud et Tannoy par exemple rendent le raccordement possible du saladier à la terre.

Après je me marre quand certains disent qu'avec cette liaison terre le son prend une autre dimension comme en inversant phase et neutre au primaire d'un transfo ...
Après il y a des solutions empiriques. A une époque quand je dépannais des liaisons courants faibles dans l'industrie le raccordement du blindage à chaque extrémité solutionnait un problème je conservais donc ce câblage car la mesure fonctionnait.

[Dagda]

Jean Marie Reynaud et Tannoy par exemple rendent le raccordement possible du saladier à la terre.

Tu as un modèle ou une fiche technique ? J'aimerais bien connaitre l'historique du truc...

Après il y a des solutions empiriques. A une époque quand je dépannais des liaisons courants faibles dans l'industrie le raccordement du blindage à chaque extrémité solutionnait un problème je conservais donc ce câblage car la mesure fonctionnait.

Oui enfin ça c'est de la CEM tout ce qu'il y a de plus courant

D.

[JPAL]

Par exemple chez Tannoy voir chapitre liaison terre page 45 :

https://www.sarte-audio.com/sites/defau ... sysdc1.pdf

Ensuite avec un PTT8 à membrane alu est-on plus ou moins exposé à des charges à évacuer, je n'en sais rien.
C'est pour ça que je préfère avoir l'option de raccordement.
Si je n'entends aucune différence le jour J je le dirai. Et si la mesure pouvait montrer quelque chose d'inaudible aucun intérêt.
Mettre toutes les chances de son côté c'est pas mal je trouve. Ensuite démontrer l'apport de chaque point c'est une autre affaire ...

[JPAL]

peut être quelques renseignements utiles dans le lien
https://www.somasonus.net/box-construction-methods

Merci, touffu et intéressant, je vais m'y pencher sans tomber !

[JPAL]

salut JPAL

- Les filtres secteur ne servent à rien puisque l'alimentation Hypex en contient déjà un dimensionné comme il faut pour cette alimentation.
Il faut même faire attention dans certain cas, doubler un filtre peut être contre-productif !
D.

Effectivement 2 filtres en série n''est pas la meilleure chose.
Par contre un filtre secteur efficace possède une liaison terre ce qui n'est pas le cas de l'alimentation Hypex (encore que le radiateur est relié au boitier qui lui sera à la terre)
Au moment du choix j'étais en relation avec un conseiller chez Schaffner qui m'a orienté sur un filtre dédié aux alimentations à découpage.

Un peu de littérature ici :
https://www.rohde-schwarz.com/fr/applic ... 37345.html

[Dagda]

Par exemple chez Tannoy voir chapitre liaison terre page 45 :

https://www.sarte-audio.com/sites/defau ... sysdc1.pdf

Désolé, mais ça c'est un article dans un magazine, pas un article scientifique ...
Et pourquoi est-ce qu'un saladier de HP se chargerait ?
En électrostatique ? ... même les HP à excitation n'ont pas de "mise à la terre" ...

Je suis très dubitatif sur l'aspect technique de ce truc ...

Ensuite avec un PTT8 à membrane alu est-on plus ou moins exposé à des charges à évacuer, je n'en sais rien.
C'est pour ça que je préfère avoir l'option de raccordement.

Donc, tu reproduis un truc qui a été fait par 2 marques sur 2 modèles d'enceintes, dont on ne trouve pas franchement d'information sur l'aspect technique de la chose, sur l'hypothèse d'une peut-être potentielle éventuelle charge électrostatique des parties métalliques d'un HP dans le domaine des radiofréquences (3kHz - 300GHz)...
Nan mais l'important c'est d'y croire ...

Si je n'entends aucune différence le jour J je le dirai. Et si la mesure pouvait montrer quelque chose d'inaudible aucun intérêt.
Mettre toutes les chances de son côté c'est pas mal je trouve. Ensuite démontrer l'apport de chaque point c'est une autre affaire ...

Nous ne faisons que te donner du contexte technique et te mettre en garde sur certains aspect dangereux.
Et nous essayons aussi de faire en sorte que l'aspect scientifique soit mis en avant pour ne pas reproduire les moult trucs ésotériques que l'on trouve sur la toile en quantité absurde sur les forums audio.

Libre à toi de faire comme tu l'entends, mais ne t'attends pas à trouver ici des personnes qui vont prendre pour argent comptant des avis ou des propos non étayés
Et on est également les premiers à encourager l'expérimentation ... Mais parfois ça prend des tournures particulières

D.

[Elgrosso]

Ce n'est pas le produit du siècle mais l'avantage de ce mélange est qu'il se tient bien pour pose et collage. En l'écrasant avec les doigts on ressent bien un coté souple et élastique. La densité est celle du mdf 750kg/m3.
Certaines surfaces internes (hors renforts) seront revêtues de Tecsound SY 70 GEO densité 2T/m3.

Oui le coté pratique est important, ça va deja être une construction complexe !

Si tu peux jettes un oeil sur la page 14 du doc KEF, selon eux ce matériau viscoélastique placé stratégiquement en qq points est plus efficace que de recouvrir un panneau entier.
Bon eux ont d’autres contraintes, coût, praticité de montage etc donc c’est peut être une conclusion spécifique a leurs besoins. Mais si on suit Pareto et son 80/20 ça parait cohérent.

Sur mes dernières enceintes j’avais simulé les modes de resonances de chaque panneau, non seulement pour mieux placer les renforts mais aussi pour éventuellement placer du visco en certains points. En sélectionnant par croisement les endroits qui couvraient un plus grand nombre de ventre de ces modes, les pts les plus susceptibles de vibrer.

[Dagda]

Par contre un filtre secteur efficace possède une liaison terre ce qui n'est pas le cas de l'alimentation Hypex (encore que le radiateur est relié au boitier qui lui sera à la terre).

Faux !
Un filtre n'a pas du tout besoin d'avoir une liaison à la terre pour fonctionner.
La terre n'est pas une poubelle, que ce soit au sens électrique comme écologique !

L'alimentation Hypex est une alimentation en Class 2, donc, à double isolation.
La mise à la terre n'est pas nécessaire pour sont fonctionnement et pour la sécurité des personnes.
Parce qu'encore une fois, la mise à la terre c'est pour la sécurité des personnes et des appareils.

MAIS, il est stipulé ceci dans la notice :

This is a Safety Class 2 device. It is very important to maintain a 6mm clearance with all possible conducting parts (housing etc.) and cables. All parts enclosed by the red line carry hazardous voltages. This includes parts on the top and the bottom of the board.

Standard the SMPS1200 is supplied as a module mounted on an L-Shaped aluminium frame. This creates the mandatory 6mm clearance from the bottom side of the PCB to the chassis without the need for additional insulating material. However, If the enclosure is limited in height one could consider to drop the L-frame and use shorter spacers to mount the PCB onto the chassis providing a layer of insulation both above and below the SMPS with a minimum thickness of 0.4mm in order to comply with the Class 2 Safety Directive. If these measures are taken into account, the maximum height can be reduced to 45mm.

Si tu venais à réduire l'espace entre le PCB et une partie métallique (par démontage de la platine en aluminium) il faudrait que tu ais un raccordement au PE sur ton boitier métallique.

C'est d'ailleurs ce qui est fait sur les platines Fusion de la marque. Les Amplificateurs intègre l'alimentation SMPS et son en class 2, mais vu le montage fait sur la platine et comme celle-ci peut être montée par un consommateur dans un boitier qu'ils ne maitrisent pas, ils ont fait le choix de mettre la platine en class I (avec mise à la terre donc) afin de garantir la sécurité des personnes.

Au moment du choix j'étais en relation avec un conseiller chez Schaffner qui m'a orienté sur un filtre dédié aux alimentations à découpage.

Comment a t-il fait le choix ? Il connaissait l'alimentation ? Sa fréquence de découpage ? Tu a pu lui fournir une analyse de ton réseau pour savoir s'il est pollué ?

Un peu de littérature ici :
https://www.rohde-schwarz.com/fr/applic ... 37345.html

Document classique des marques pour faire de la technique
Le souci, même si ça part d'un bon sentiment, c'est qu'il n'y a pas d'information sur le montage en test.
Juste un simple :

The DUT is a simple step-down buck converter and the DUT input filter design is a simple PI-LC-filter, which is very effective in damping any differential mode noise in the lower frequency region

Sauf qu'il n'y a aucune information sur la configuration du step-down buck (qui est souvent un simple convertisseur DC/DC donc pas une SMPS).
Et derrière on a des graphs pas vraiment explicites qui montrent des trucs au dessus de 100kHz sans grandes explications et sans montages explicites.

D.

[Dagda]

Je tiens cependant à dire à JPAL que je suis un peu désolé de lui tomber dessus comme ça.
Ce n'est pas spécifiquement contre toi.
C'est juste que ça fait des années qu'on a des personnes comme toi qui viennent sur les forums avec pleins de certitudes (comme nous tous) et maintenant, avec l'IA on se retrouve en plus à gérer des experts en tout genre (que nous pensons être aussi).

Ma formation "scolaire" et mes formations pros m'ont fait me plonger dans le monde de l'électricité et de l'électronique avec un penchant pour la CEM ... Donc, ça me tiens à cœur et pour le coup, je peux dire que je connais un peu le sujet (je suis encore très loin du niveau de CyrilA ou de Alain Charoy (je te laisse chercher sur google) dont j'ai dévoré ses parutions.

D.

[JPAL]

Par exemple chez Tannoy voir chapitre liaison terre page 45 :

https://www.sarte-audio.com/sites/defau ... sysdc1.pdf

Désolé, mais ça c'est un article dans un magazine, pas un article scientifique ...
Et pourquoi est-ce qu'un saladier de HP se chargerait ?
En électrostatique ? ... même les HP à excitation n'ont pas de "mise à la terre" ...

Je suis très dubitatif sur l'aspect technique de ce truc ...

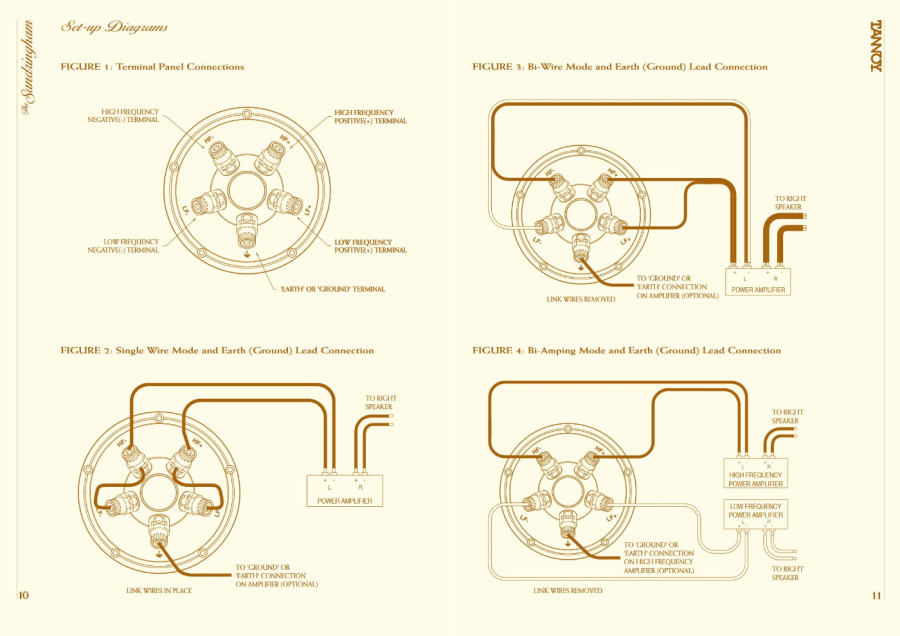

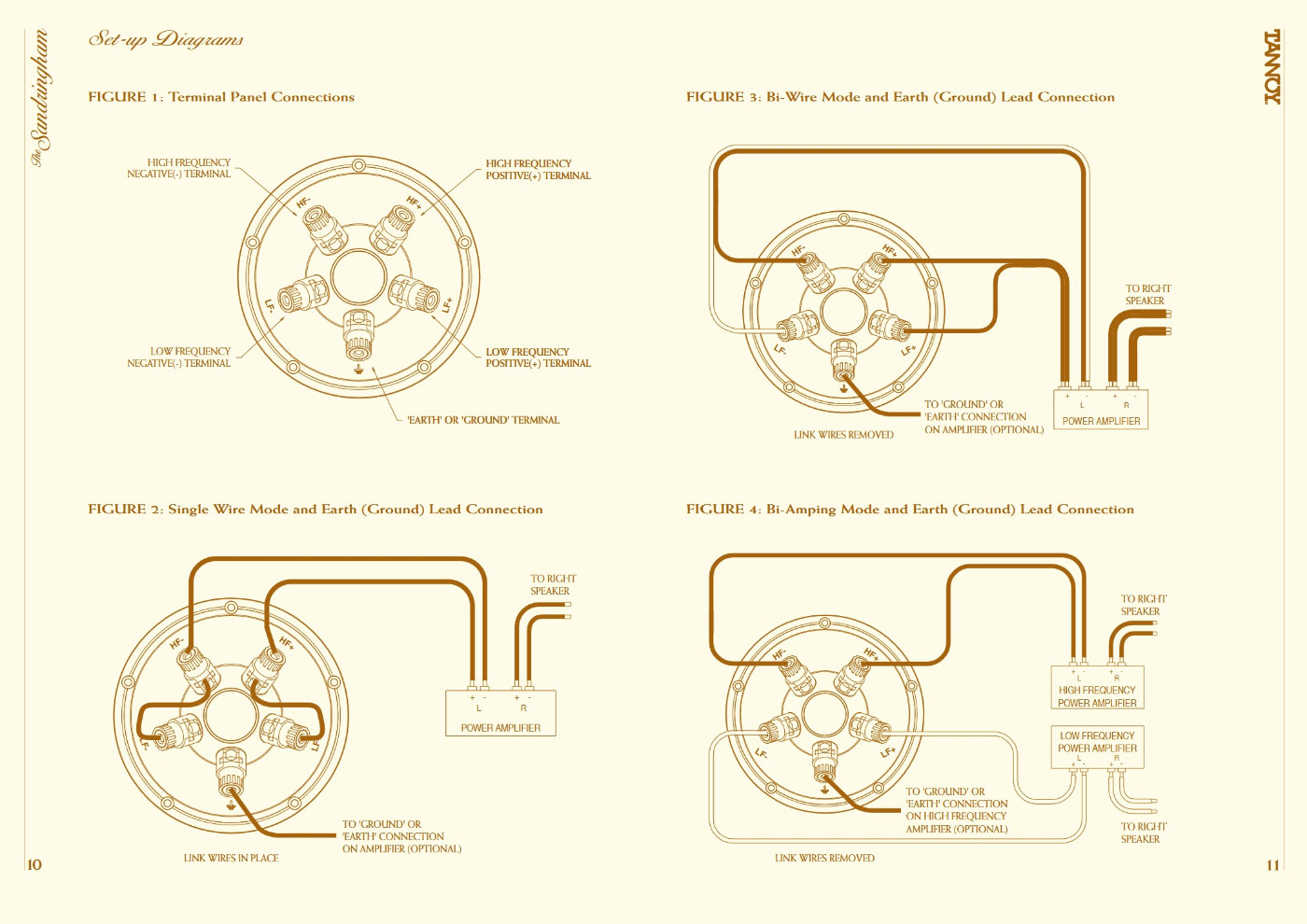

Je retrouve en cherchant à peine les notices Tannoy qui donnent bien cette connexion:

[Dagda]

Oui j'ai bien saisi la mise à la masse, mais elle est où l'étude montrant l'utilité ?
C'est ça qui est intéressant dans ce genre de chose

[JPAL]

Dagda, moi aussi j'ai été à l'école ...
Un programme F2 puis un BTS Cira en 1982 m'ont sensibilisé à beaucoup de choses au delà de la loi d'Ohm.
Le concept de Tannoy qui ne sont pas des ânes m'interpelle en me disant que créer ce circuit commutable n'était pas complètement idiot. Ça a le mérite de se poser la question avec l'ouverture d'esprit relative.

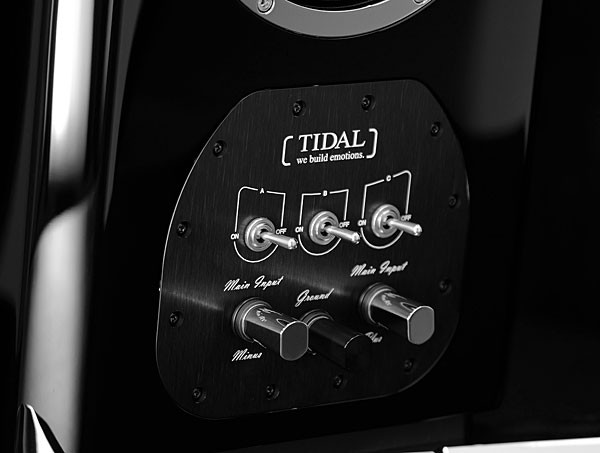

La borne "Ground" existe aussi sur des enceintes à 215K€ je n'y suis pour rien ...
https://www.stereophile.com/content/tid ... oudspeaker

[Dagda]

Non mais j'entends bien JPAL, moi ce que je veux savoir c'est quel est la raison scientifique et qu'on me montre du factuel !

Que des marques High End fassent des trucs du genre n'est pas nouveau et ne va pas s'arrêter ... Et ils sont très inventifs pour sortir des trucs complètement aux fraises techniquement juste pour faire du commerce et vendre leur produits avec un discours pseudo technico marketing.

Si on ne trouve pas de documentation scientifique sur le sujet, c'est très certainement parce qu'il n'y a rien et que c'est un pur délire marketing pour se différencier.

D.
