Salle dédiée audio & HC en Bretagne

[Indien]

Voici le pavillon de bas médium, bande utile de 200 à 1,5kHz, coupé sans doute de 320 à 1,1kHz

Expansion CD en 60H X 40V, design Audiohorn.net

115cm à la bouche, 91cm de profondeur depuis la portée de la pièce de phase

Par l'utilisation de 3 gabarits de traçage, en optimisant les positions des pans à couper, j'ai économisé 1 feuilles de CP !!!

[Indien]

Puis voici le collage par joins congés époxy (résine époxy chargée au Woodfill, puis stratification de bandes de fibres de verre), montage rapide et très compact, 24H de polymérisation (durcisseur à prise médium)

Un coup de ponçage à suivre puis une charge époxy woodfill comme apprêt, ponçage puis peinture (X3 pavillons), je ferai tout les pavillons en même temps (pavillons de grave et bas médium pour préparation et mise en peinture)

[JIM]

Salut,
Ca avance super vite avec cette méthode
Elle se ponce bien cette résine ? Quel grain ?

[Indien]

Salut,
Ca avance super vite avec cette méthode
Elle se ponce bien cette résine ? Quel grain ?

Au 24 ou 36, c’est assez dur à poncer, mais à la meuleuse d’angle et des bons disques ça va vite, faut que ce soit bien polymérisé pour ne pas saturer le disque en quelques secondes

[Indien]

Assemblage / pointage des pavillons doubles de grave inspiré des FH2 Peavey, (bande utile de 50-400Hz qui seront coupés vers les 65-320Hz), 2 HP et 2 pavillons par caisse, 3 caisses pour les 3 enceintes L/C/R
Conçus pour des 18S 15MB1000.

Vue de dessus ou l'on voit les pavillons droit et gauche et le volume commun arrière des 2X 15"

A suivre, montage de la cloison de séparation en H pour créer 4 cellules, stratification des joints congés, environ 25m de linéaire X3 pavillons , puis pose des gorges et des portées des HP, puis à la fin, du capot...

[ASP68]

Ça descend si bas avec des pavillons si court ?
Grosse boite en tout cas !
Ça va envoyer !

[Indien]

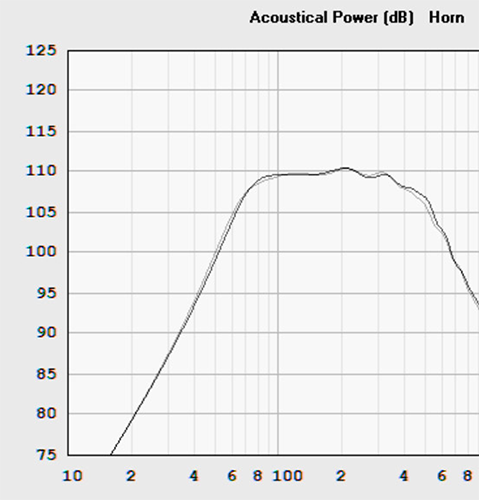

Oui ça descends pas mal !

La F3 est vers les 65Hz en 2PI mais dans le InWall et proche de l'angle, je pense que l'on peut même considérer 1PI et une F3 plus proche des 50Hz, ça fait une vraie voie de grave.


La longueurs des pavillons fait 112cm.

[Batman]

La vache t’es un expert du travail du bois
Chapeau pour le taf

[Indien]

Merci ! Disons que je m’en sors grâce à la résine qui est plus mon truc et offre de bonnes tolérances , mais pour le bois je ne sais pas faire, pas outillé et compétent, quand tu regardes l’atelier de Dagda ou encore ce que font Kro ou Wakup ou encore JIM

[CyrilA]

Ça avance bien cette histoire

[Indien]

Lentement mais sûrement, comme l’ancien système tourne deja, ça calme les envies de faire trop vite

Ces 6 gros pavillons, c’est long à faire quand même, tout les joints congés sont finis

À suivre ponçage des joints congés, charge de toutes les surfaces des pavillons à l’epoxy / woodfill, puis ponçage / surfaçage global, / mastic / apprêt et peinture, les enceintes droites et gauches seront à l’extérieur l’écran, donc visibles, teinte kaki et noires
