J'ai mis du 2.5mm2 , environ 1.5m de long entre HP et filtre

Ce weekend c'était cablage , les filtres seront déportés à l'extérieur

Merci
Bon j'avoue qu'il y a quelques défauts mais la photo a été prise pour pas qu'on les voit
Encore un peut de travail dessus avant de monter les HP , les filtres sont également terminés

Hello ,
Juste pour dire que j'avance
Mais doucement !!!

Ben soit pour casser la bosse à 1.5kz soit celle en fin de bande ........... ou pas , ben moi j'en avais même mis deux dans ma config d'origine

Encore merciiiii

Oui, beaucoup trop montant , je vais rectifier ça Comme le prototype est quasi-validé je vais passé aux choses sérieuses et commencé à construire les deux autres enceintes :wink juste une petite question , j'ai pas trop vu l'influence du RLC sur la compression mis à pars le niveau global , mais si t...

Après c'est peut être moi qui interprète mal la doc ,sont tout de même pas fada chez Yamaha

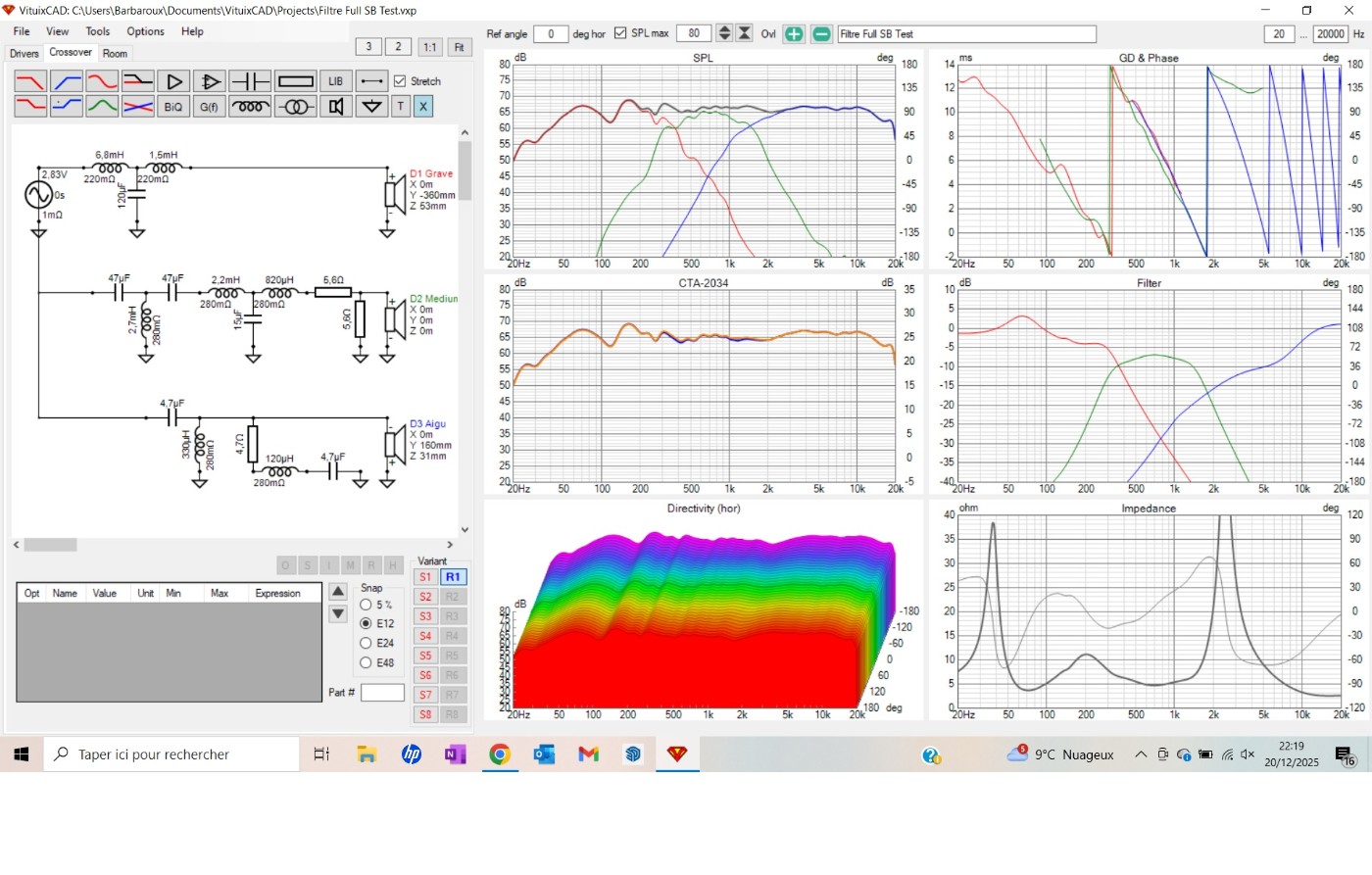

Voila Msieur

Hello , première mesure du filtre , moi je trouve que c'est pas mal :smile reste à finir d'ajuster le niveau du compression , peut-être du médium et améliorer le phase tracking mais déjà ça fait le job 8) Mesure Filtre.jpg Le reverse Mesure filtre + reverse.jpg Mesure de 0 à 60° Mesure filtre de 0 à...

Hello, Je ne suis pas un pro de l'électronique mais j'ai jamais compris comment une alim de 650w pour le p7000s peut fournir 2x1100w 4ohm :shock: Alors oui , ils utilisent leur système EEEngine couplé à une alim haute tension qui pendant un dixième de seconde peut fournir la puissance le temps que l...

Pour l'instant c'est le foutoir mais je promet de faire mieux sur la version définitive :roll: Gaffe avec les deux selfs à noyau. Faudrait pas qu'elles s'influencent l'une l'autre ! y a un effet d'optique , elles sont séparées de 15cm Punaise j'ai la pression du coup maintenant, c'est moi qu'ai pond...

Filtre prototype terminé, et on rigole pas hein

Salut Nico73, Oui, self de forte valeur 1.8mh et 3.9mh , faible R et forte puissance histoire d'avoir le moins de perte sur le woofer J'aimerais bien t'aider mais malheureusement je n'ai plus les logiciels pour calculer tout ça :roll: ,et les tôle et carcasse transfo je les avais pris dans une boîte...

Ha oui, bravo pour ta bobineuse :up , moi à côté c'est l'âge de pierre, mais ça ne m'empêchait pas de bobiner plusieurs milliers de spires , bon j'avoue qu'il me fallait plusieurs jours pour fabriquer un tranfo :nybbas :nybbas , surtout que pour les transfo de sortie c'était tout un art , entrelacem...

Dagda a écrit : ↑25 mai 2025, 18:30
Ta tige filetée ne frotte pas sur le cuivre ?

T'inquiète, c'était juste un essai pour la photo , sinon c'est la bobine de fil de cuivre qui vient sur la tige filetée

Par contre j'ai deux appareils pour mesurer les selfs et les valeurs sont légèrement différentes, faut dire aussi que c'est du bas de gamme, je vais les mesurer avec REW, je me suis aperçu que les spires doivent être bien jointives sinon à nombre de spires équivalentes la valeur de self change

A une époque je bobinais les transfos d'alim et les transfos de sortie pour mes ampli à tube DIY , mais ça c'était avant :siffle Il me reste un petit stock de tôle EI En fait certaines sels on été légèrement bobiné ou debobiné pour atteindre la bonne valeur, sinon les grosses pour le grave sont enti...

Ça y est , tout est prêt pour le filtre proto
Le noyau des grosses self sont en tôle M6X à grains orientés
